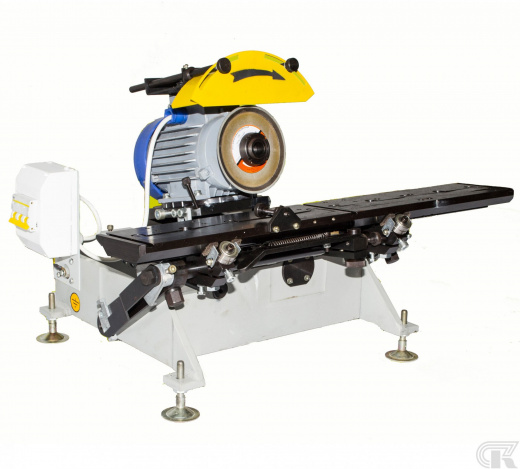

Универсальный заточной станок УЗС-96М предназначен для заточки дереворежущего инструмента: плоских ножей, круглых пил и фрез
Универсальный малогабаритный заточной станок предназначен для заточки дереворежущего инструмента( плоских ножей до 610х60х7 мм, круглых пил продольного и продольно-поперечного пиления диаметром 100-800 мм, в том числе с пластинами из тв. сплава, фрез диаметром до 250х50 мм, фасонных ножей по спец. заказу. Комплектность станка предусматривает набор шлифовальных кругов и устройство для их правки.

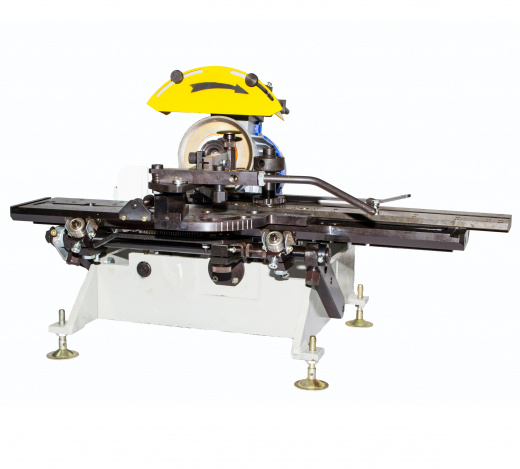

Приспособление для заточки дисковых пил и фрез
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
1. Диапазон диаметров затачиваемых твердосплавных пил Ø 100 ...800 мм, с max окружным шагом 70 мм
2. Диапазон диаметров затачиваемых фрез - Ø125...250 мм (ширина от 8 до 50 мм)
3. Наибольшие размеры затачиваемых простых строгальных ножей - 260 х 40 х 7 мм ( с перестановкой
возможна заточка ножей длиной до 610 мм)
4. Наибольшие размеры затачиваемых фасонных строгальных ножей - 160 х 60 х 7 мм
5. Пределы затачиваемых передних углов зубьев пил и фрез - от -5° до +35°
6. Задний угол зубьев пил (фрез) - 15° ± 3°
7. Наклон затачиваемой поверхности зубьев - не более ± 10°
8. Диапазон посадочных диаметров затачиваемых твердосплавных пил - от 20 до 80 мм
9. Диапазон посадочных диаметров затачиваемых фрез - от 20 до 60 мм
10.Продольное перемещение инструмента при заточке - 260 мм
11.Перемещение заточной головки - 80 мм
12.Диапазон углов поворота заточной головки: в вертикальной плоскости - 15°
в горизонтальной плоскости - 180°
13.Частота вращения заточного круга - 2850 об/мин
14.Мощность привода - 0,55 квт
15.Питание - 3-х фазная сеть 380В, 50 Гц
16.Габаритные размеры ( без заточного приспособления) - 730 х 500 х 360 мм
17.Масса (с заточным приспособлением) - 53 кг
