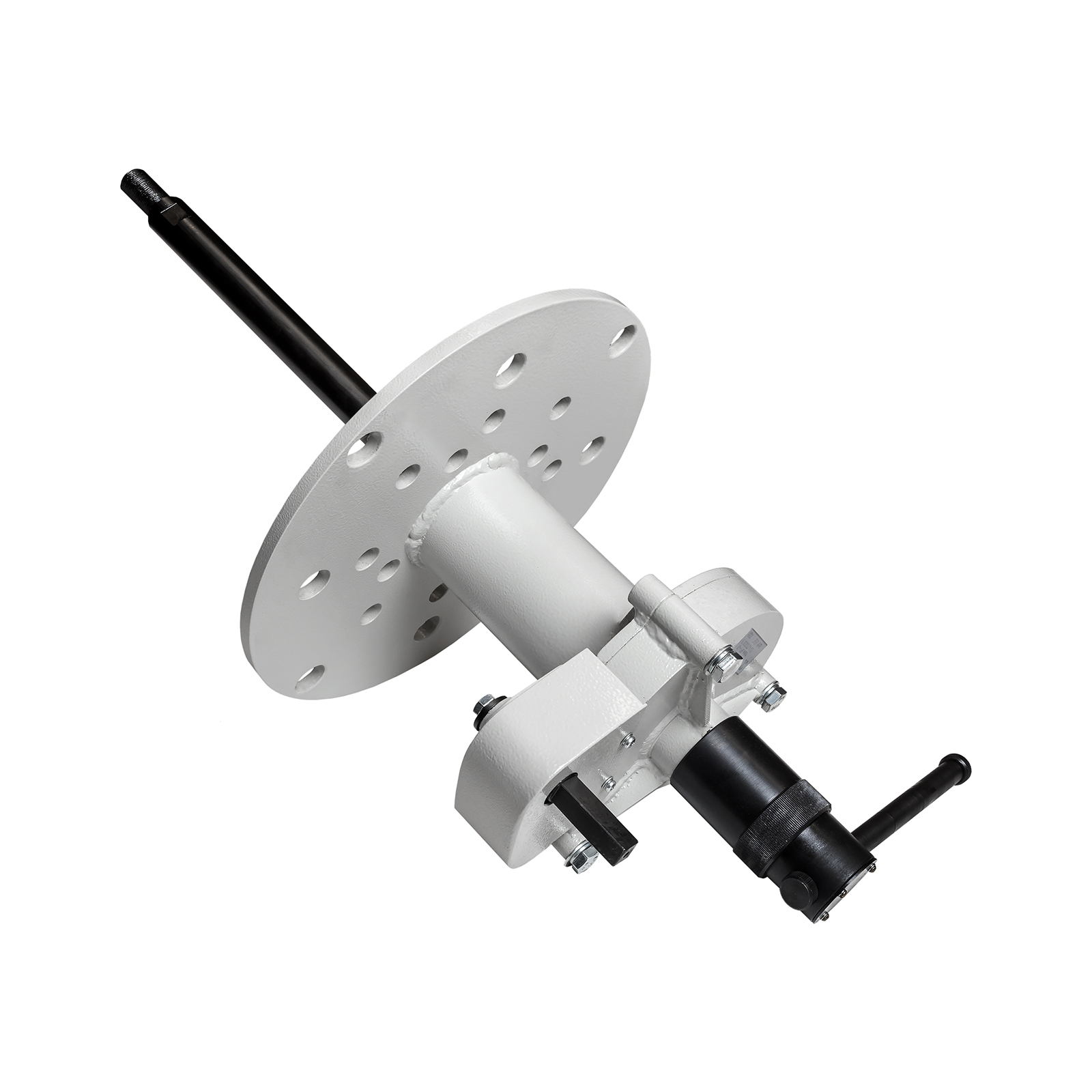

Устройство, механизм для врезки в трубопровод ВРТ-1-01
Позволяет осуществлять врезку в трубопроводы под давлением до 10кг/см2, не отключая при этом потребителей

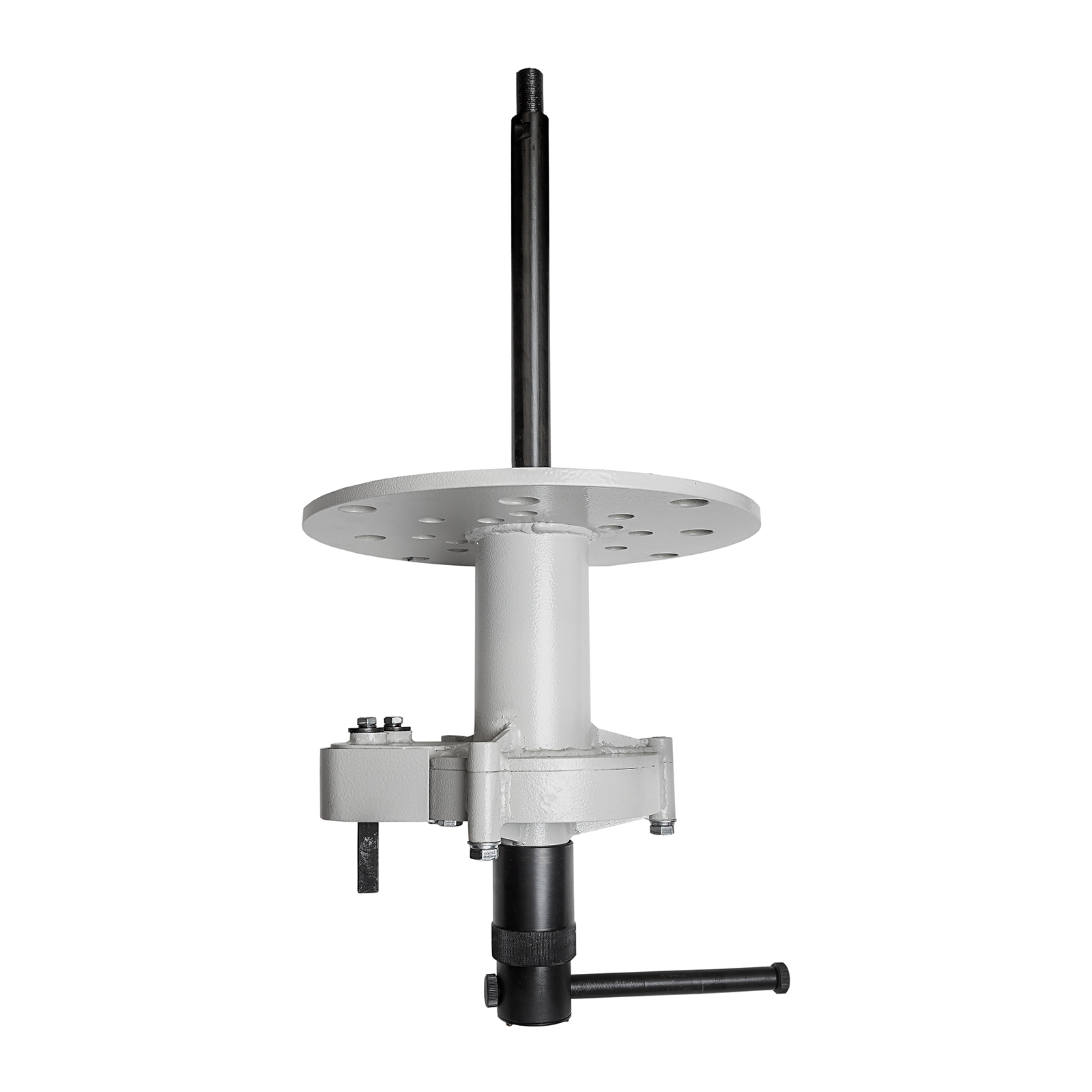

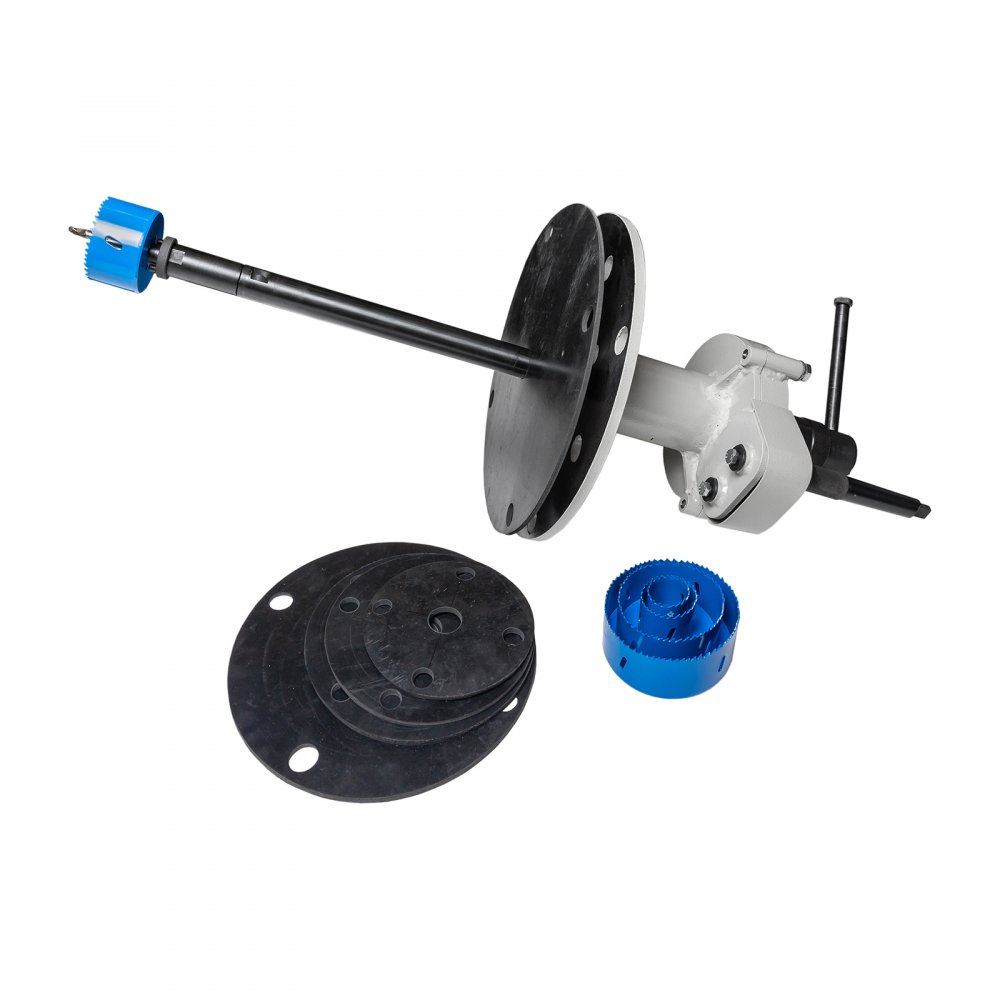

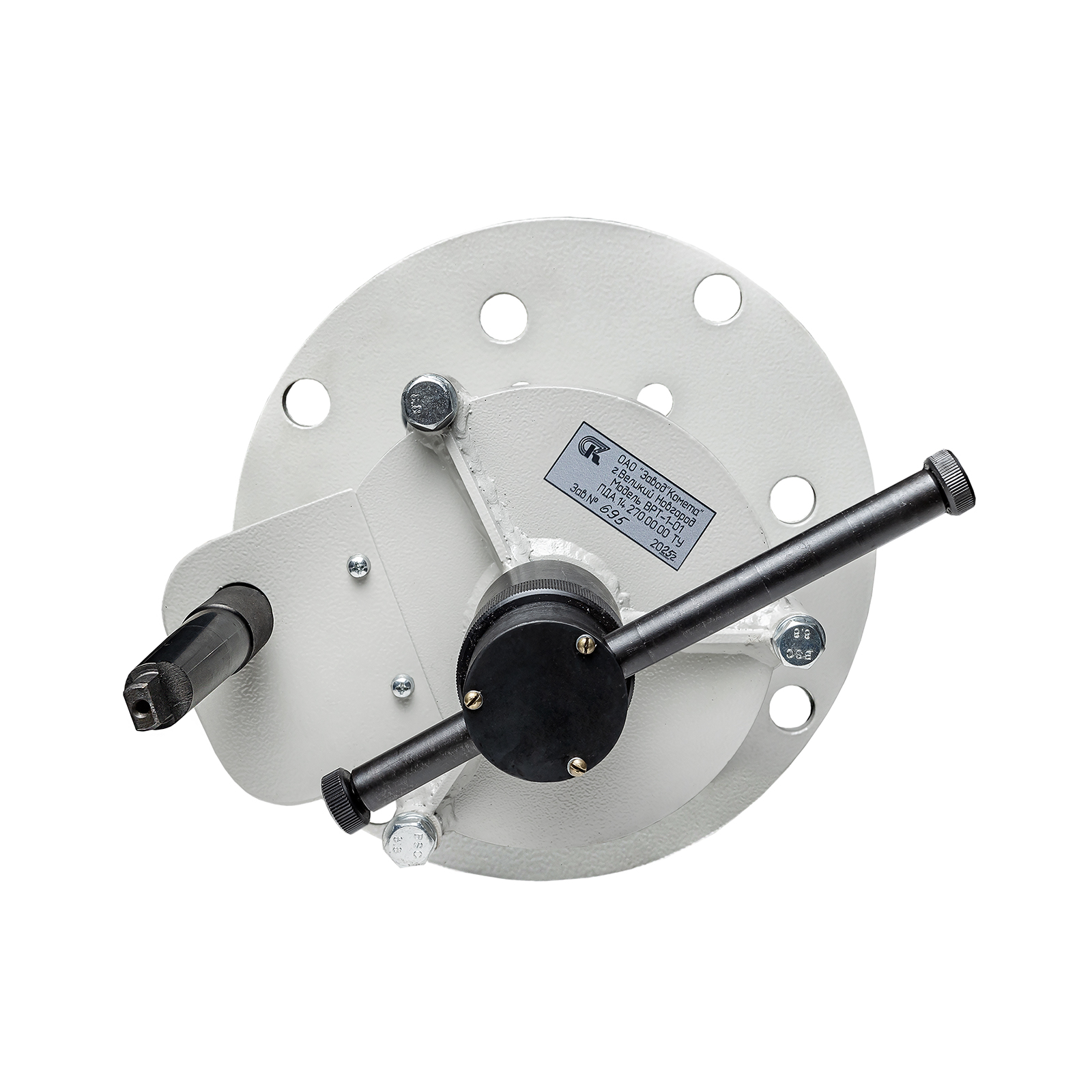

Устройство, механизм для врезки в трубопровод ВРТ-1-01

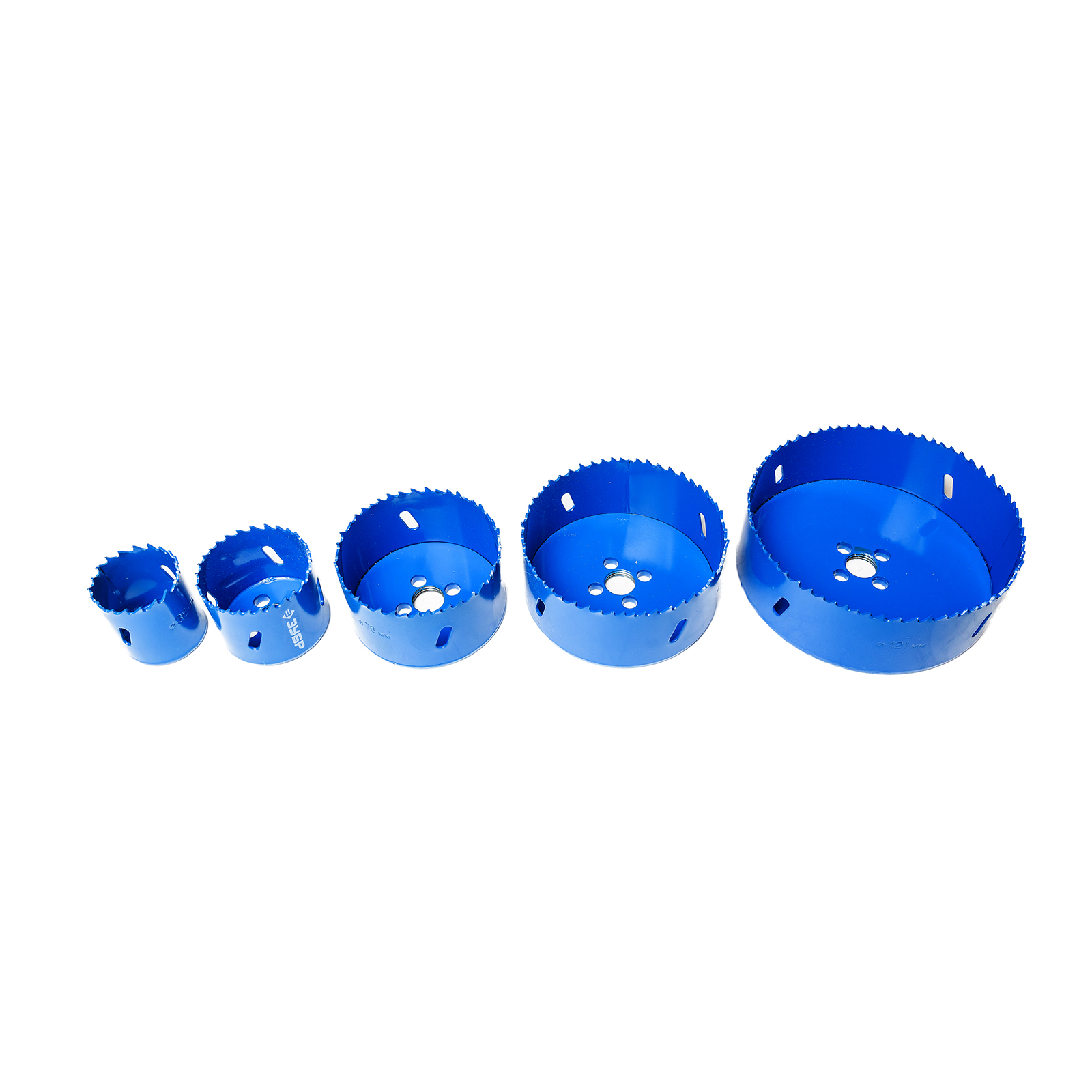

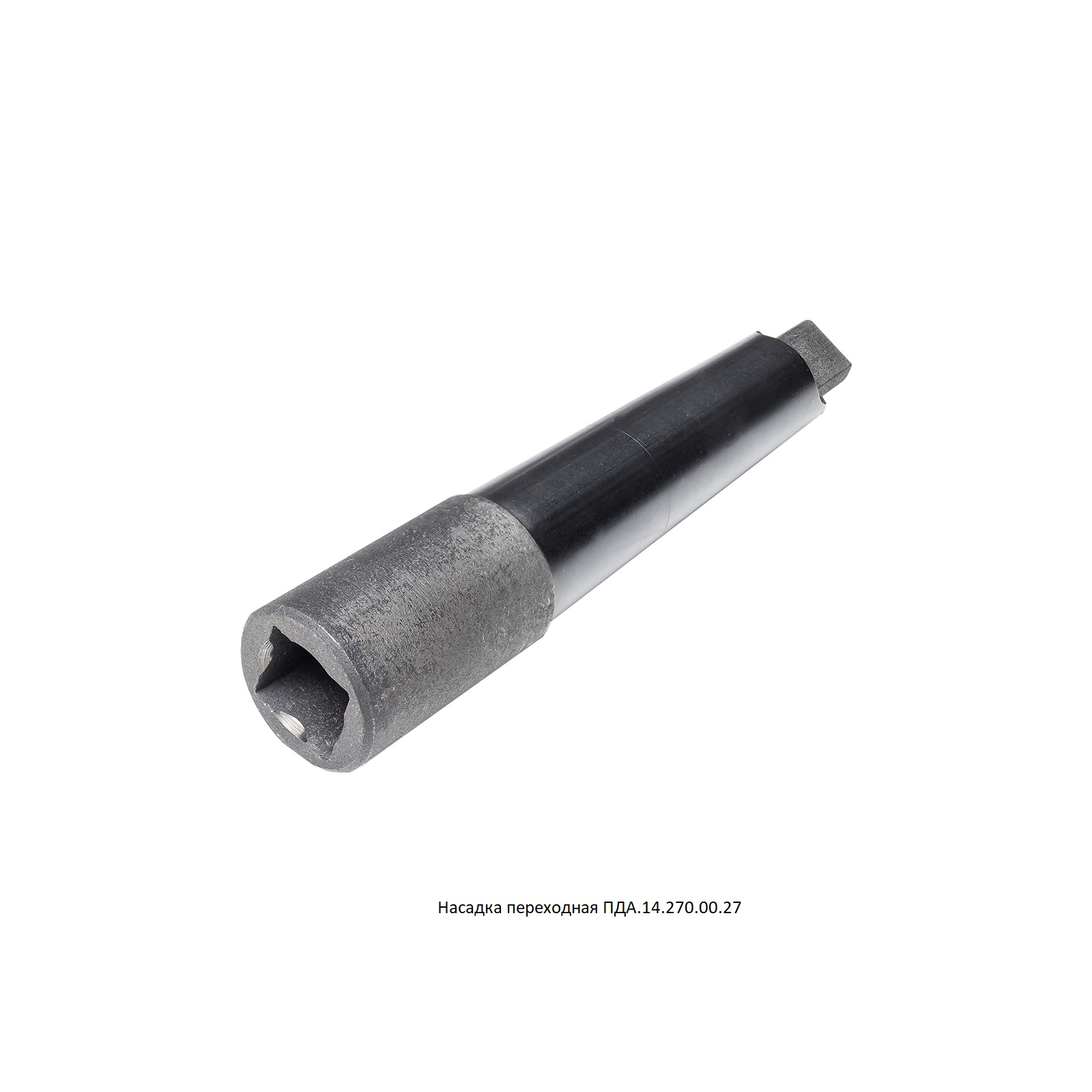

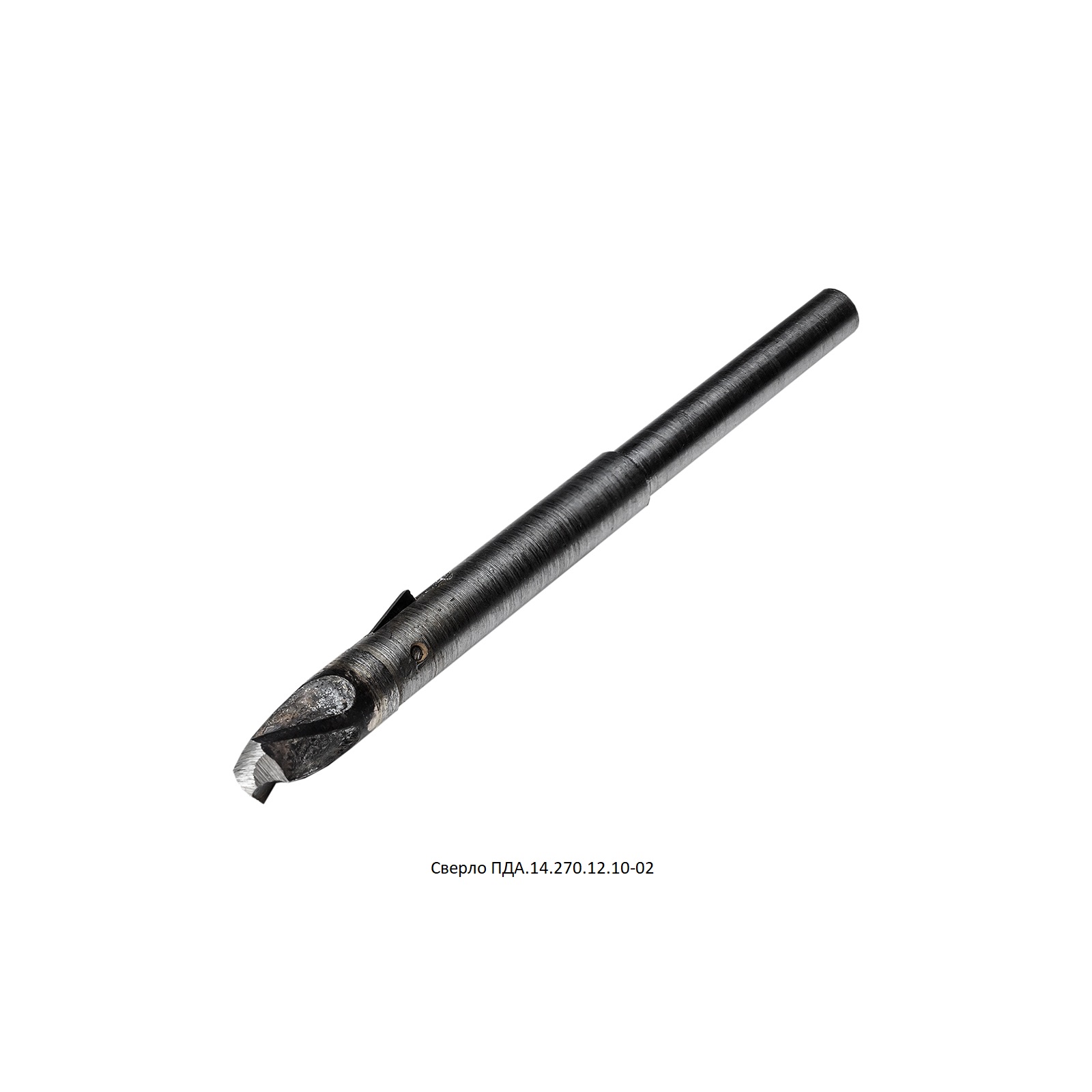

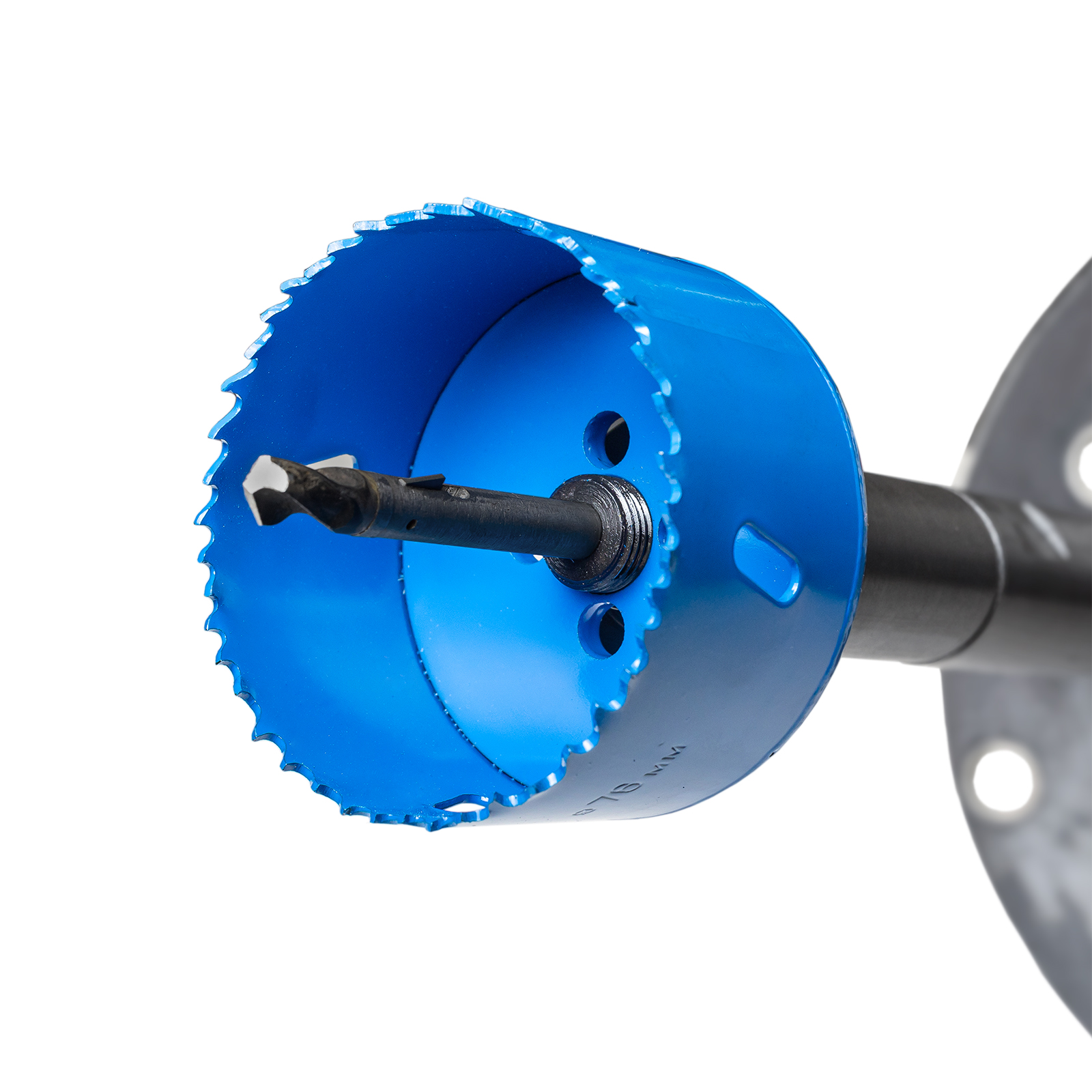

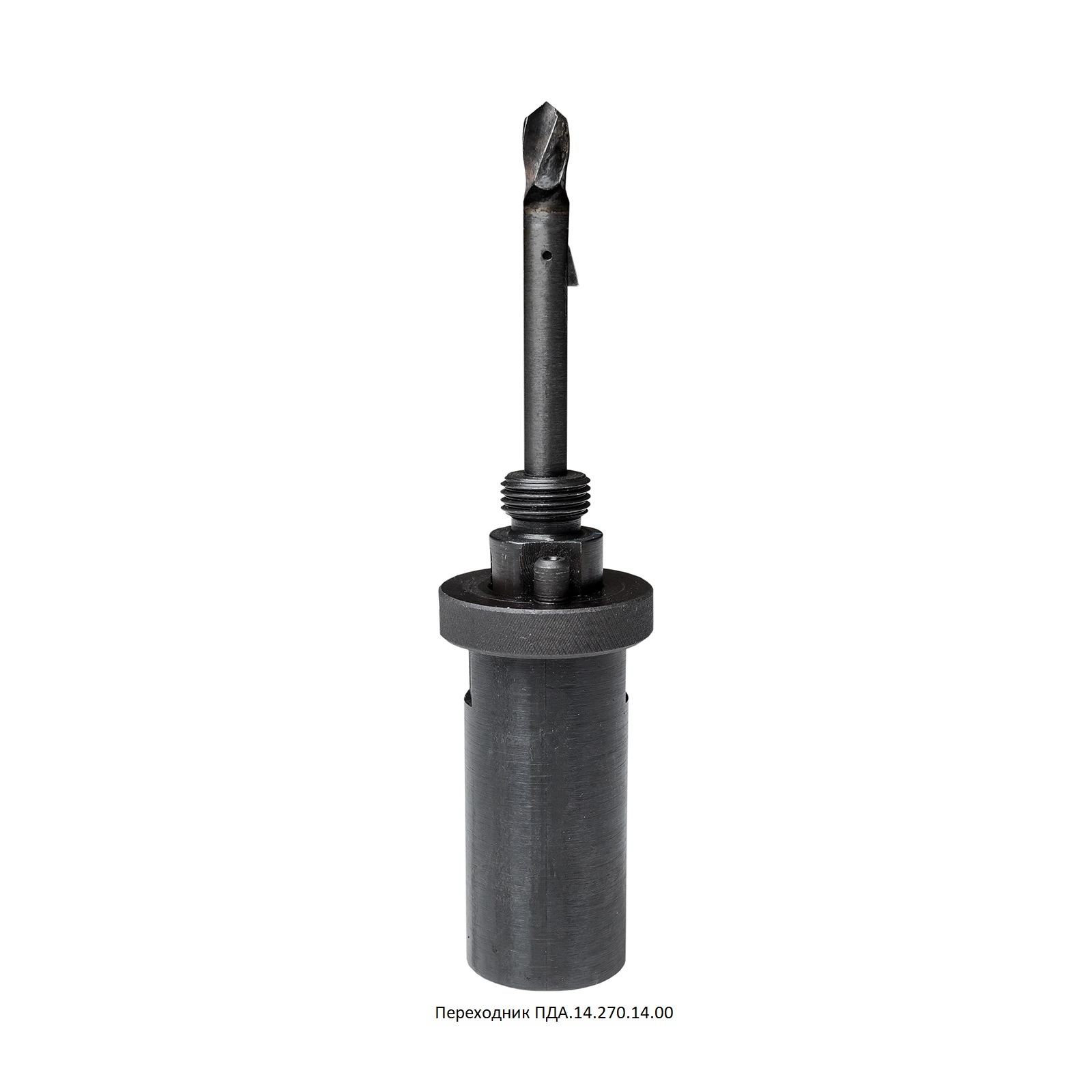

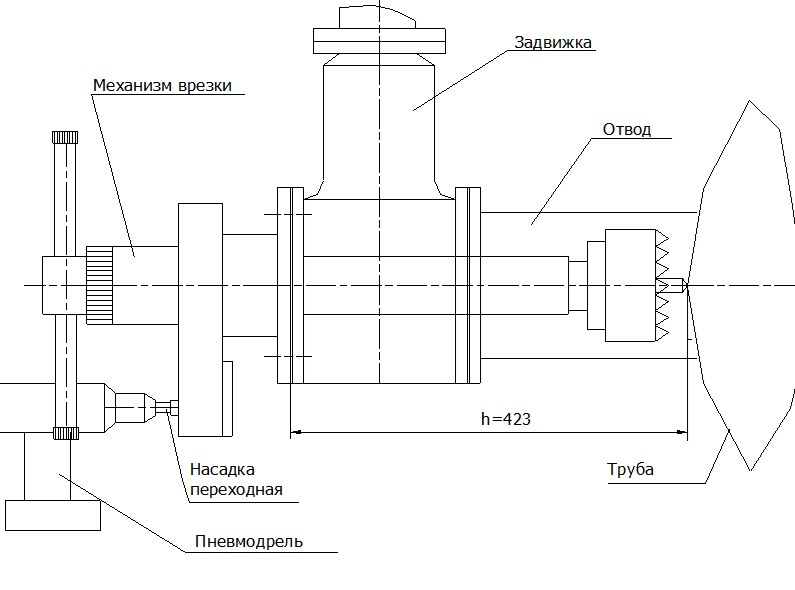

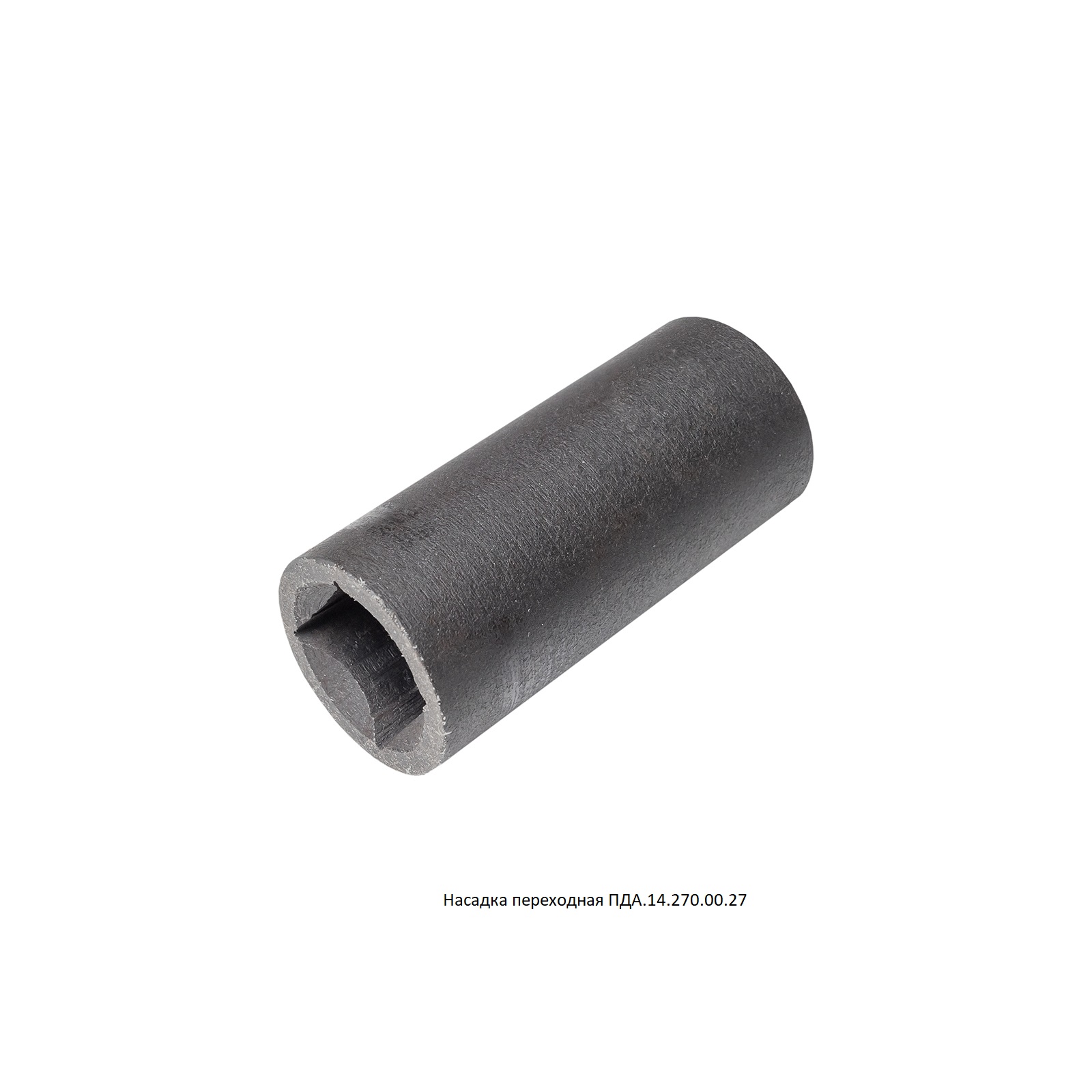

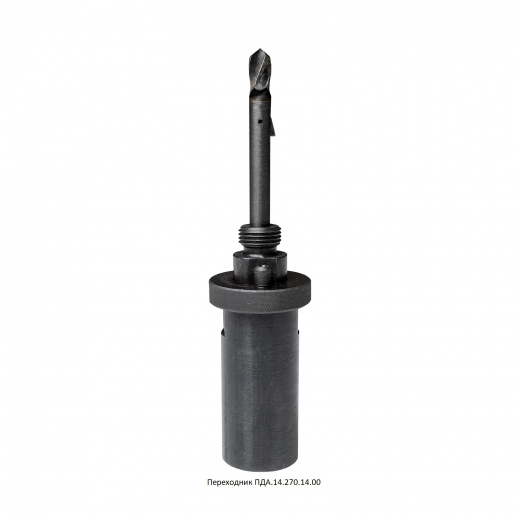

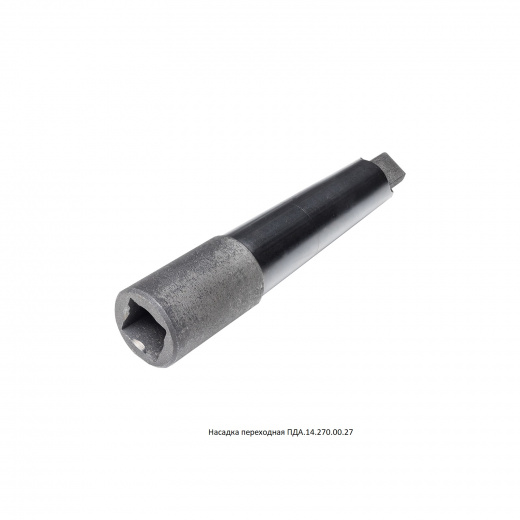

Позволяет осуществлять врезку в трубопроводы под давлением до 10кг/см2, не отключая при этом потребителей. Врезка в трубопровод осуществляется фрезерованием стенки трубы кольцевой фрезой через задвижку, установленную на фланец, приваренного на трубу отвода. Ввод и вывод инструмента (фрезы с центрирующим сверлом), и фрезерование происходит при открытой задвижке. Конструкция устройства врезки в трубопровод обеспечивает герметичность его установки на фланец. Вращение фрезы производится с помощью пневмодрели или гидросверла через соответствующий переходник. Подача фрезы – винтовым механизмом с ручным приводом.
Основные технические данные:
- длина, мм - 880
- диаметр,мм - 295
- масса механизма, кг - 25
- диаметр магистрального трубопровода,мм -80-250
- условный проход Dy задвижек,мм - 50 -200
- привод устройства - пневмодрель мощностью на шпинделе не менее 1,84 кВт (2,5л.с.)
n=450 об/мин мах-(на холостом ходу) n=250 об/мин при мах мощн.,
при давлении воздуха 0,5 МПа (ИП-1016Б)
Допускается аккумуляторная дрель, шуруповерт 12-18 вольт, с минимальным
патроном 13 мм, крутящим моментом не менее 70 н.м, числом оборотов
не более 250 об/мин
- число оборотов кольцевой фрезы, об/мин, не более - 75 мах
- подача фрезы - механическая (вручную)
- количество обслуживающих человек - 1-2
