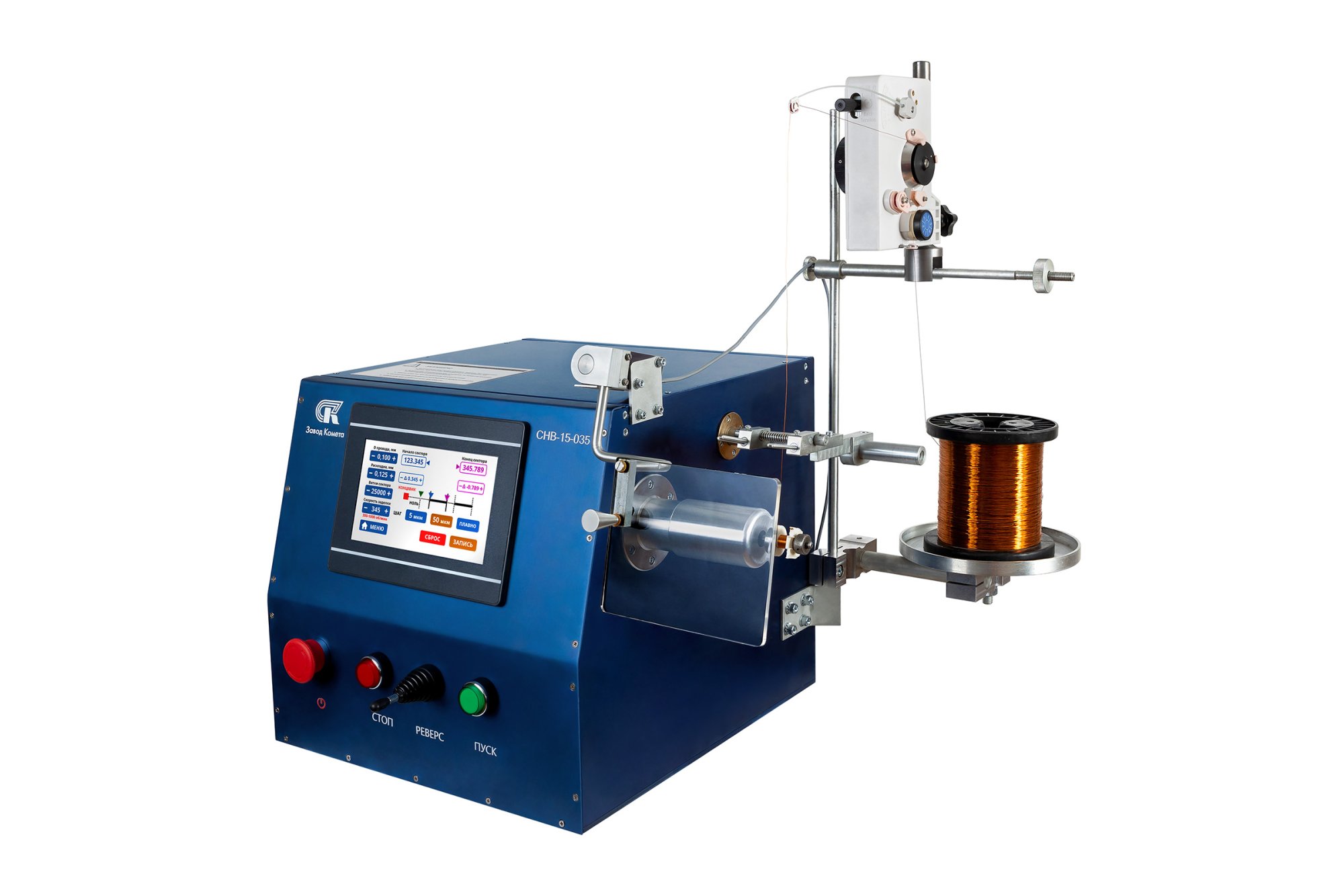

Станок намоточный высокоскоростной СНВ-15-035

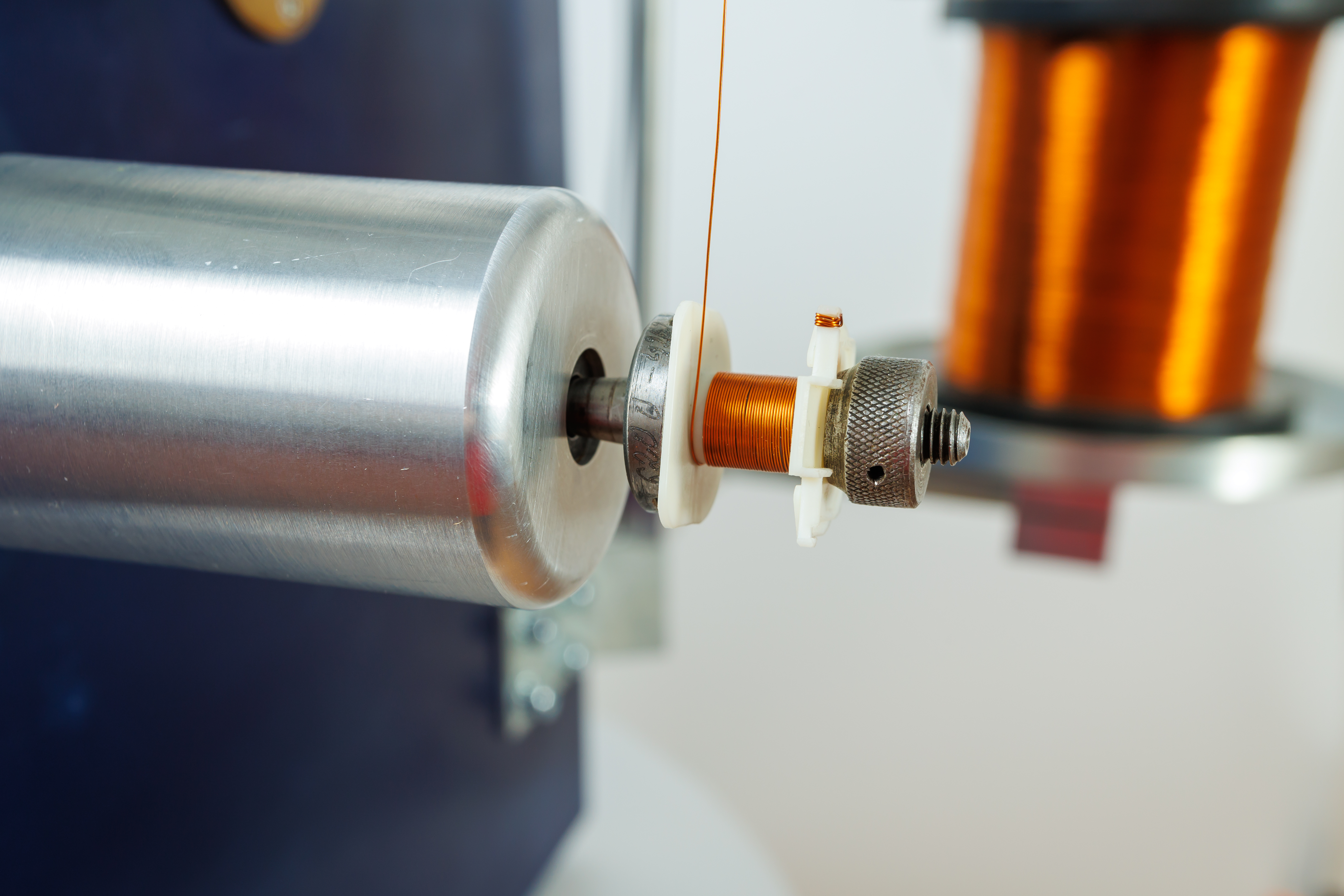

Станок СНВ-15-035 предназначен для рядной многослойной намотки на круглые и прямоугольные катушки проводом диаметром от 0,01 до 0,35 мм по заданной программе с установленным числом витков, шагом раскладки и усилием натяжения. Интерфейс управления процессом намотки позволяет наматывать катушки со сложной структурой обмотки по секторам, промежуточными остановами для выполнения ручных операций по укладке межслойной изоляции, пайке отводов и бандажированию. Устройство раскладки обеспечивает одновременную намотку до 2-х однотипных катушек суммарной длиной каркасов до 100 мм, либо выполнять комбинированную намотку одной катушки разными проводами.
Станок имеет высокую производительность с максимальной скоростью намотки до 15 000 об/мин и количеством витков до 65 000 на обмотку, что позволяет применять его при организации крупносерийных и массовых производств, а также модернизации существующих процессов и повышения их производительности.
Отличительные особенности:
высокая производительность - возможность использования автоматического и ручного режима намотки
простота управления - возможность программирования намотки оператором и перехода на ручное управление;
удобство пользования - тач-пад, интуитивно простой интерфейс на русском языке
универсальность - возможность намотки секционных катушек
уникальная точность - возможность намотки микропровода "виток к витку"
высокое качество намотки - непрерывный контроль параметров процесса
Подробности
Станок имеет высокую производительность с максимальной скоростью намотки до 15 000 об/мин и количеством витков до 65 000 на обмотку, что позволяет применять его при организации крупносерийных и массовых производств, а также модернизации существующих процессов и повышения их производительности.
|
Частота вращения шпинделя, об/мин |
15 000 |
| Диаметр наматываемых проводов, мм | 0,01-0,35 |
|
Максимальные диаметр наматываемой катушки, мм |
30 |
|
Ширина намотки, мм |
3,0-100 |
|
Точность шага раскладки, % |
+/-10 |
| Потребляемая мощность, Вт |
120 |
|
Электропитание, В |
220 |
| Габаритные размеры, (д×ш×в), мм | 680×400×700 |
| Вес (без штатива и натяжного устройства), кг | 25 |
Отличительные особенности:
высокая производительность - возможность использования автоматического и ручного режима намотки
простота управления - возможность программирования намотки оператором и перехода на ручное управление;
удобство пользования - тач-пад, интуитивно простой интерфейс на русском языке
универсальность - возможность намотки секционных катушек
уникальная точность - возможность намотки микропровода "виток к витку"
высокое качество намотки - непрерывный контроль параметров процесса
Цену, сроки и условия поставки вы можете уточнить у менеджеров.
Станок намоточный высокоскоростной СНВ-15-035

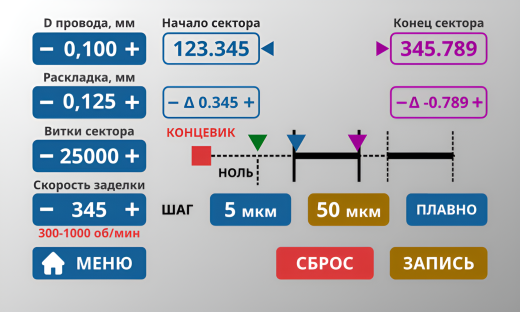

Программирование станка может осуществляться непосредственно через интуитивно понятное меню сенсорного экрана или с помощью USB-носителя. Предусмотрена защита от несанкционированного внесения оператором или посторонним лицом изменений в программу намотки. Ручное управление дублируется ножной педалью пуска/остановки. В зависимости от выполняемых задач по намотке катушек станок может комплектоваться следующими приспособлениями:
- натяжное устройство 2-х видов: для проводов диаметром 0,01-0,06 мм и 0,06-0,35 мм;- смоточное устройство для бобин диаметром до 160 мм;
- раскладчик;
- педаль управления намоткой;
- защитный колпак на бобину с проводом;
- рабочий стол с металлическим каркасом, регулируемыми ножными опорами, ящиками для хранения комплектации и документации
